Galletto 1250

[dario2308]

Ciao ragazzi.....Ho costruito un galletto 1250 ed in base a che file ept ci metto nella 93c56,posso swit chare tra 1250-1260-1080....(e' vero che il 1260 non esiste ma e' la trovata cinese?)

Tra i tre quale e' meglio in baase alle vostre esperienze?Tra linea k e positivo obd ho inserito la resistenza da 510ohm,ho sentito pero' che qualcuno scende a 270ohm.....mi chiarite il reale valore di questa resistenza per avere una stabile lettura e scrittura del galletto ?Non ho provato a scrivere perche' ho paura che si blocchi,ma o faro' presto con una centralina a banco.....

[pisqrange]

Ciao, ne ho costruita una anch'io e funziona benissimo.

la diferenza tra le versioni che hai citato è il seriale memorizzato all'interno dell'interfaccia.

sono tutte copie della versione 1.0.2. (se non vado errato) della versione originale.

per quanto riguarda l'hardware, come avrai notato, è una volgare interfaccia KKL a cui è stato inserito un diodo tra il piedino TXD ed il piedino DRT del FT232. La resistenza da 510 ohm ? non sono certo di ciò,  ma mi sembra di aver letto su che doveva avere quel valore o al massimo 560 ohm, ma per la circuiteria della interfaccia LM327.

Questa resistenza serve per limitare la corrente sul collettore del transistor d'uscita. Se hai impiegato in uscita un LM393 o LM339 il valore di questa resistenza sarebbe opportuno portarla a 1200 o 1500 ohm, l'integrato potrebbe rompersi.

se hai usato un transistor considera la corrente di picco di collettore e stabilisci il valore in base ad essa.



Programma con MProg il chip FT232BM spunta "use fixed serial number" ed inserisci il seriale

corrispondente alla versione di software che vuoi usare.



v.1250    73945110

v.1260    47514789

v.1080    37269514

[dario2308]

Grazie per avermi risposto....HO usato in uscita dell ft232bm un si9243,perche' lo reputo piu' stabile come circuito....

 Ti diro' che come resistenza ho usato una da 270 ohm tra linea k(pin7) e positivo(pin16).......molto veloce e stabile,non sbaglia una auto e senza mai bloccarsi.....ne feci uno con lm393 ma faceva i capricci.....ho tolto il diodo in4148 anche...ti garantisco che e' piu' stabile...perche' il diodo se pur poco,abbassa la tensione. di alimentazione....spero di non aver esagerato con la resistenza da 270ohm per l'si9243.....non lo so bo....GRazie dei tuoi consigli.

[pisqrange]

il datasheet del si9243 indica una resistenza di carico di 510 ohm, con 270 lo stressi un pò.

tieni conto che tra il pin K e massa c'è una resistenza di 110 ohm.

[pisqrange]

equivalente alla resistenza interna del mosfet di pilotaggio.



ti consiglio ogni volta che fai qualche centralina di metterti la batteria sotto carica, qualche volta và giù e ti lascia a piedi.

dopo la devi aprire e provare a recuperarla in BDM.

[dario2308]

Ciao Carissimo,io ti ringrazio sempre per le risposte che mi dai,sei gentilissimo.

Ascolta,gia' che sei l'unico che mi risponde.....so che non e'cosa affidabile quella che sto per chiederti,ma.........

utilizzo vag ed suite per analizzare le mappe gruppo vag ma edc15,conosci qualche software che dal file ecu possa darmi riferimenti teorici di cavalli e coppia?vag edc15 suite per le ecu gruppo vag(edc15)e' il massimo,molto preciso....ma vorrei riferimenti teorici anche per le altre auto di diversa casa automobilistica,ho provato winpep7 di dynojet,mavuole i suoi file.DRF





Grazie e buona serata.

[EcuTek92]

Ciao ragazzi.....Ho costruito un galletto 1250 ed in base a che file ept ci metto nella 93c56,posso swit chare tra 1250-1260-1080....(e' vero che il 1260 non esiste ma e' la trovata cinese?)

Tra i tre quale e' meglio in baase alle vostre esperienze?Tra linea k e positivo obd ho inserito la resistenza da 510ohm,ho sentito pero' che qualcuno scende a 270ohm.....mi chiarite il reale valore di questa resistenza per avere una stabile lettura e scrittura del galletto ?Non ho provato a scrivere perche' ho paura che si blocchi,ma o faro' presto con una centralina a banco.....



nn ho capito nnt,sn inesperto di elettronica quindi che cosa hai usato e partendo da zero cosa hai fatto??

[pisqrange]

Mi spiace Dino non conosco nessun soft che faccia quello che chiedi.

se hai pazienza e voglia di cercare, potrai trovare in giro tante informazioni sui tutti modelli. Penso che ci sia una formuletta per calcolare cavalli e coppia, ma sinceramente non posso aiutarti.

Hai provato ecm2001? puoi trovare svariati drivers in giro e senza pagare quelli pirata.

[Miloz]

Si potrebbe avere lo schema che avete utilizzato, sarei curioso di verificare la componentistica usata,

in rete ve ne sono molti ma capire quale può essere il piu stabile in scrittura non è chiaro.

Una domanda che vorrei farvi, da molti schemi risulta che sia il Gallo 1260 che il KMp200, sebrano

montare gli stessi Chip FT232BM, LM339D, Eeprom 93C56.

che mi dite?

Grazie.

[dario2308]

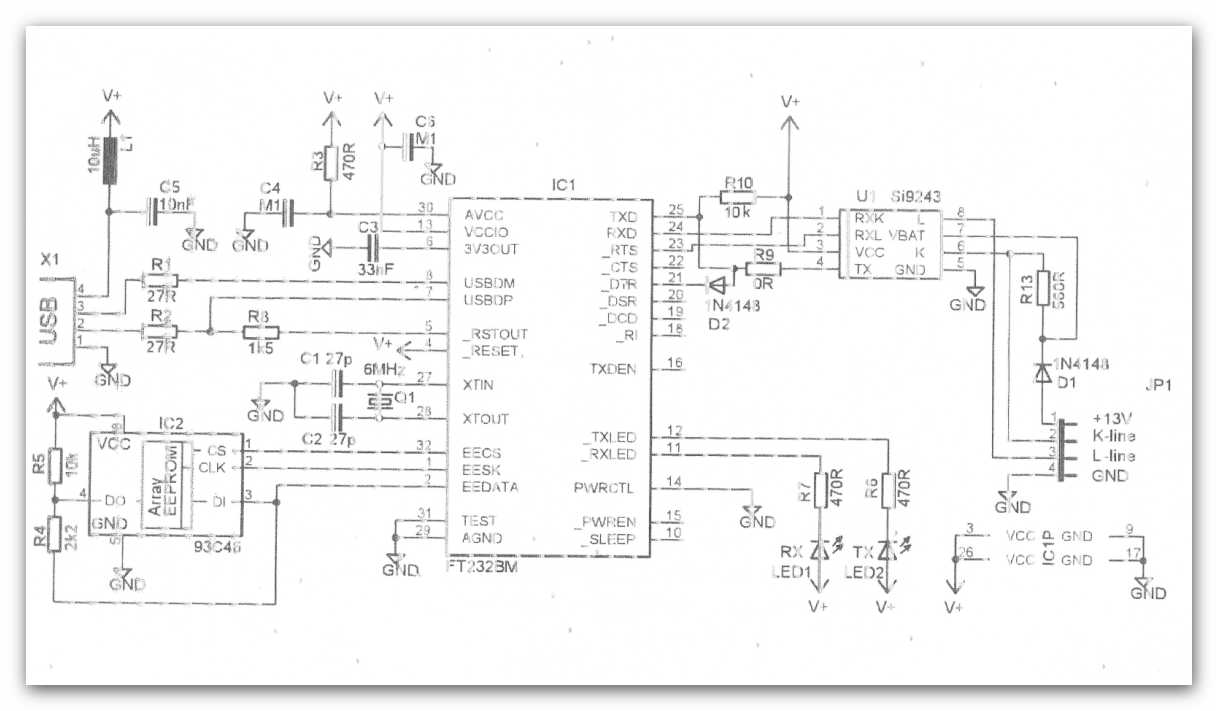

Ciao Miloz ,io ho realizzato questo schema:        http://checksum.cz/forum/files/galletto_clone_1260_180.png.

L'integrato si9243 lo ho trovato su una vecchia interfaccia iso con elm323 che avevo .La cosa bella e'acquistate il circuito usb ft232bm con oscillatore a 6mhz gia' bello e pronto per 11,50euro da qui:

http://www.ebay.it/itm/PC-USB-to-RS232-Module-Based-TTL-FTDI-FT232BM-BL-Chip-/140729245914?pt=LH_DefaultDomain_0&hash=item20c41de0da



aggiungete una 93c56 (o 93c66) ed un si9243....la programmate con mprog con il file che volete.ept.,



ossia:v.1250    73945110

v.1260    47514789

v.1080    37269514

utilizzate il corrispondente software ed il gioco e' ben fatto......io ho solo eliminato il diodo sulla 12volt presa obd al pin 16 e messo una resistenza da 270ohm che riportero' a 510 per evitare rotture dell'si9243....io lo uso come mi gira a galletto 1080,1250 o 1260 a secondo di come mi gira la testa,anche se 1250 e 1260 sono la stessa cosa,anche se qualcuno dice che il 1260 o new serial e' piu' stabile,ma io vi garantisco che e' l'hardware a farne la stabilita'....fammi sapere ....

[dario2308]

questo e' il link funzionante dello schema:http://www.checksum.cz/forum/files/galletto_clone_1260_180.png

Scusatemi...

[dario2308]

se seguite i miei consigli,ossia acquisto del modulo smd con ft232bm e poi aggiungete i due led tx ed rx,poi si9243 ed eprom,lo realizzate in un baleno,ed ed e' molto stabile.....ricordatevi che tutti i +V sono la 5volt usb,e l'unica 12volt dell'obd pin 16 va cxollegata al pin 7 dell'si9243...io feci confusione ed alimentai la 93c66 a 12volt,col risultato che si e' fusa!!!!

[Miloz]

Io ho trovato uno schema simile sempre con FT232BM, Eeprom 93C56,

ma al posto di un si9243 c'è un LM339D, penso siano entrambi operazionali simili.

domani per curiosità ti posto il mio schema.

In effetti la tua idea di acquistare il circuito usb ft232bm è veramente valida,

se hai qualche info o suggerimento in più il tuo aiuto sarebbe molto gradito,

me la cavo con saldatori e circuiti ma non ho molta esperienza in materia di interfacce.



Grazie e Ciao.

[Miloz]

Buongiorno, ho provato ad allegare la foto dello schema ma forse non ho i permessi.

In buona sostanza, sono interessato ad autocostruirmi una interfaccia per Lettura/Scrittura,

gallo o altro per la centralina della mia auto punto 8v una Marelli - IAW 59F M3 Hw >100,

più che altro a scopo di studio, è molto gradito qualsiasi aiuto.

Grazie.

[Miloz]

Buonasera, una domanda per dario2308, mi chiarisci perchè hai usato un si9243 al posto del lm339d.

E quali modifiche hai fatto sullo schema da te postato.



Grazie

[dario2308]

buonasera Miloz...ho usato l'si9243 perche' se confronti gli schemi,e' molto ,molto piu' sbrigativo fare la soluzione :acquisto modulo in ebay ft232bm +collegamento si 9243 e 93c56 (o 93c66). po l'si9243 e' gia' di per se un interprete dati iso k-L...bus transceiver.piu' specifico....

Nulla vieta di realizzare lo schema con lm339d(io metterei lm393 perche' e un doppio comparatore mentre il 339 quadruplo,che non serve...

Non vi e' un motivo valido per cui io abbia deciso di utilizzare si924....funziona ugualmente con lm339.....

La modifica che temo sia valida e':togliere il diodo 1n4148 bypassandolo in somma...e poi la resistenza da 510 ohm la ho sostituita con 270 ohm

molta piu' fluidita' nel leggere e scrivere....veloce e stabile.

[Miloz]

Ciao, naturalmente parli della diodo D1 e della R13 del tuo schema.

E mi assicuri che funziona correttamente, a me serve per riverginare una IAW 59F M3 HW>100

della mia punto 1.2.

Io ho altri schemi simili al tuo con alcune varianti ed uno che monta al posto del si9243 un lm339 (GAL.12.50 Modul V.1.1 By Zorg666, 2008)

ti chiedo inoltre se per caricare il firmware sul FT232BM "se non dico cavolate" si deve usare il software Mprog.





Grazie della tua cortesia

[dario2308]

Ciao Miloz...per quella centralina stai attento....molti hanno avuto seri problemi...La cosa migliore e' scriverla a banco.io non sono un espertissimo programmatore di centraline,ma so che in molti hanno creato casini su quella centralina ,siacon hardware inferiore che superiore a 100.

Per quanto concerne lo schema si,si parlo di cortocircuitare d1(togliendolo) e la resistenza e' la r13....

l'ft232bm programma la sua eprom collegata esternamente proprio con mprog.io yuso il 3.5

se vui ti mando il file.ept gia' pronto per il ft232bm....

Occhio che molti cloni usano l'ft232r che ha la eprom da 1024kb gia' al suo interno,ma nonostante cio' non e' che sia meglio...l'ft232bm nel nostro caso e' molto meglio...poi i file .ept che si trovano in internet per galletto 1260 e 1080 sono in maggioranza per l'ft232r,quindi con mprog devi leggere sto file,fare edit in alto a destra nel menu,e cambiarlo da ft232r a ft232bm,poi fai salva e programma il tuo galletto....comunque se hai problemi ti aiuto io...per la iaw59 fatti aiutare da qualcuno piu' esperto di me....

[Miloz]

Grazie della risposta, comunque sarei interessato ad autocostruirmi l'interfaccia, più che altro per capire,

so che in rete si trovano a poco ma non è per la spesa. Ed a questo proposito ti chiedo aiuto per la componentistica,

le resistenze saranno certo sostituibili con normali resistenze da 1/4 di watt, al posto delle SMD, come i condensatori

che però non è specificato di che tipo siano al tantalio, ceramici, ecc. a parte quelli eletrolitici riconoscibili.

Se vuoi postarmi il file ept e gradito, come qualsiasi altro aiuto da chi a già avuto modo di autocostruirsi l'interfaccia.

Non sarebbe male aquistare il circuito usb ft232bm con oscillatore a 6mhz gia' bello e pronto ma a questo punto dovresti

spiegarmi con un semplice schemetto almeno abbozzato come collegare la EEprom e si9243, ed eventuali altri componenti.



Un ringraziamento per la pazienza e Ciao

[dario2308]

Miloz,dammi la tua mail,qui' non riesco a postare immagini,solo link...prendi quello che ti ho detto su ebay con ft232BM.poi con circuitino millefori ti aiutero' a realizzare i collegamenti con si9243 e 93c66 o 93c56.

la93c66 che io ho utilizzato non e' smd ,mentre l'si9243 si...ci risentiamo via mail

[Miloz]

A livello di componentistica e di circuito che differenze ci sono fra Mpps e Galletto,

sono proprio cosi deversi ??



grazie

[pisqrange]

Buona sera a tutti, miloz e dario2308

posso spendere due parole sul IC ft232?



non necessita di alcun quarzo, al suo interno è già presente un oscillatore a 6Mhz.

il quarzo serve solo quando c'è la necessità di raggiungere velocità più alte, ma occhio al baud rate, potrebbe diventare incompatibile con le velocità standard. generalmente si usano solo due frequenze 6 e 12 Mhz.



la eeprom: il ft232bm ha memorizzati al suo interno i valori predefiniti di pid e vid (0403/6001) e se non è collegata una eeprom esterma usa quelli per la comunicazione usb. nel caso di una semplice interfaccia KKL in emulazione di porta seriale, non è necessario che ci sia la eeprom, mentre questa serve quando l'interfaccia ha la necessità di memorizzare particolari informazioni come il numero di serie,  il produttore, la revisione del firmware o hardware.

nel caso del gallo o KWP  sono presenti un nome costruttore ed un seriale, quest'ultimo indispensabile per far riconoscere l'interfaccia al programma.



BM/BL oppure RL ? la risposta è semplice perchè pagare per un FT + 93C46 quando hai già tutto nel RL

da un punto di vista puramente funzionale non cambia assolutamente nulla, ma aumentano la complessità del circuito e la spesa.



 Si9243 o LM393 ?  Qui la risposta è la semplicità nella realizzazione del circuito stampato, ma se hai già un LM393 o 339 perchè comprare un'altro integrato ?



moduli FT232 su ebay ...... ce ne sono anche a meno di 6 euro spediti fino a casa, a mio avviso meglio RL

poi basettina millefori, un paio di resistenze e condensatori e l'IC. non servono condensatori al tantalio, ma ceramici

da 100 nF per il filtraggio dell'alimentazione. l'unica accortezza la resistenza da 510 ohm.

per ultimo il diodo sulla 12V pin 16 serve per non far rientrare la +12 sulla centralina quando si spegne il quadro, i condensatori nell'interfaccia potrebbero essere ancora carichi, oltre che proteggere da una inversione di polarità



Ciao buon lavoro ad entrambe........

[Miloz]

Buongiorno pisqrange,

ti ringrazio delle precisazioni, se magari hai voglia di entrare più nel dettaglio faresti certamente cosa gradita.

Magari postando anche in privato, penso anche dario2308 concordi con me,

qualche schemetto per definire maggiormente il tuo punto di vista, ed abbozzare una lista

componenti con le caratteristiche che ritieni corrette per una maggior stabilità dell'interfaccia.



Come ebbe modo di dire il Sig. Spock "desiderare e meglio che possedere"

Grazie, Miloz.

[dario2308]

Cia pisqrange..Hai detto tutto bene sugli ft232,qualunque essi siano se bm r o ecc....personalmente ho avuto ft232r,quello che appunto citi con oscillatore interno ed eprom da 1024kb interna...ora ho realizzato quello con ft232bm..e' solo un parere mio personale,reputo piu' stabile quello con oscillatore a quarzo,esterno,ossia ft232bm.poi....e' piu' Resistente come circuiteria...per il resto dici tutto bene

[pisqrange]

buonasera Miloz, Dario2803  ......



miloz.. gli schemi sono i soliti, quello con lm393 è di zorg666, mentre quello con Si9243 è di Radius

c'è inoltre un'altra versione con ic L9637, che è molto simile al 9243. se poi non vuoi usare gli IC,

due bei transistor per tx e due per rx e sei a posto. tieni conto che se hai una interfaccia KKL o VAG4.92

con ft232, con un semplice diodo e resistenza la puoi far diventare un gallo.

se hai cercato bene gli schemi ci sono anche qui nel sito.



dario.. non vogli farne una questione di lana caprina, se ti trovi bene con i BM è ok

io ho comprato un pacco di basettine ssop28, mezzo chilo di RL, che uso anche per altro e tiro avanti così.

gli RL hanno un generatore di clock interno (resistenza condensatore RC) da 12 Mhz e non 6 come

ho detto prima e la possibilità di utilizzare un quarzo esterno come i BM/BL

[pisqrange]

http://www.elektroda.pl/rtvforum/topic926949.html



divertitevi

 ciao...ciao

[Miloz]

Buongiorno, mi piace quello di Zorg666,

ne esistono due uno senza ed uno con linea L,

che funzione ha questa linea, per l'uso dell'interfaccia?

Salve.

[Gianluca84]

Ciao Raga, ho una cavo vag 409 con chip Ft232, posso utilizzarlo o non me ne faccio nulla?

[dario2308]

ciao,si,puoi utilizzarlo,ma in quei cavi mettono in corti alcuni piedini dell'ft232,io ne avevo uno vecchio con ft232bm,con quarzo a 6mhz,modificato con successo sempre con si93243+93c66....solo che fai attenzione a tagliare con un taglierino,o meglio bisturi la pista tra i piedini in corto dell'ft232mche se non erro sono il 22 ed il 23 poi 24 e 25,vedi col tester,non ricordo bene....

[Gianluca84]

Ciao Dario, grazie per le info. Il mio monta FT232RL e guardando i pin non ci sono piedini in corto almeno a livello di saldature. Sono in corto solo i pin 7 e 8 della presa obd. Devo capire bene dove saldare i componenti però... Da come dici non dovrebbe essere complicato.

[Gianluca84]

Ora che ho aperto il cavo stavo notando che monta anche un LM339 quindi non mi serve modificare nulla? Devo inserire solo diodo e resistenza e programmare con Mprog?

[Miloz]

Buongiorno a tutti,

scusate ma il circuito usb ft232bm con oscillatore a 6mhz gia' pronto,

dove lo trovo in italia, quello indicato ci vuole un sacco di tempo per averlo,

ed ancora ne esistono di diversi tipi vanno tutti bene o ne occorre uno specifico.



Grazie.

[Miloz]

Salve, nessuno mi sà indicare un circuito gia pronto usb - TF232BM ed oscillatore a 6 mhz

dal quale partire per creare l'interfaccia?

Ho visto che su Rs Components ne esistono diversi, quale puo essere utile fatte le debite modifiche.



Grazie

[dario2308]

Ciao Gianluca84,(prima ovviamente mettici LA RESISTENZA E DIODO COME DICEVI NELLA PRECEDENTE DISCUSSIONE).FAMMI SAPERE.al 90% va bene,cosi' non ti dico al 100% perche' non lo ho di fronte a me....inizia con mprog a metterci il file.ept.poi inizia a dividere il pin 7 dall'8 della spina obd,Poi alimenta sul pin 16 della spina obd,con il positivo di un alimentatore a 12volt,il pin 4 e 5 col negativo.poi inserisci l'usb al pc,apriti il galletto 1250 o 1260 o 1080,in base al rispettivo file .ept che avrai programmato con mprog.Poi dai una lettura a cavolo col software galletto e gia' noti che il programma se tutto va bene dice in basso inizio lettura ...poi se questa prova e' superata ,vai in auto,selezioni la tua di auto e provi a leggere la centralina...non scrivere ancora,dovrai fare un altra prova prima...poi ti spiego.

[Gianluca84]

Allora, ho programmato il cavo con il file ept ma senza le altre operazioni ed EOBD2 mi crasha. Domani preparo il tutto come da indicazioni e provo a rilanciare l'app e magari a fare una lettura. Ma se lo inserisco nella obd ovviamente si autoalimenta o è necessario alimentatore esterno anche in auto? Quindi 4 e 5 li unisco tra loro e metto a massa?

[dario2308]

si x il pin 4e5 dell'obd in sieme a massa...ma io ho detto di alimentarlo cosi' a casa,non in auto,era chiaro....!!!!!prima di metterlo in autodevi farlo funzionare!!!

spero che tu usi win xp.usa ...hai programmato con l'ept corretto?quale?non dipende assolutamnte dal diodo e dalla resistenza che non hai ancora messo il crash...fai tutto con win xp.

[Gianluca84]

Uso XP e il file ept sono sicuro che sia valido perché l'ho estratto da un galletto clone che ho acquistato ma non funzionava in auto ma con quello l'app si apriva. Corrisponde al 1260 il numero seriale.

[Miloz]

Buongiorno, sapete se esiste un galletto seriale invece che Usb, sarebbe molto gradito uno schema.



grazie.

[Gianluca84]

Modificato il cavo e riprovato ma l'app continua ad andare in crash! Non c'è verso di farla aprire. Provato a cancellare e reinstallare più volte ma niente da fare... suggerimenti?

[pisqrange]

Buongiorno a tutti ......

gianluca la procedura che ti ha indicato dario và bene per testare tutte le interfacce OBD, nel caso del gallo, se programmi l'interfaccia, seriale e versione soft devono essere dello stesso tipo. i ponticelli ci sono sono sotto l' FT232  e sono nel RL :

il pin 2 con il 9  e il pin 3 con il pin 11. questo non influisce sulla modifica da fare che riguarda solo il pin 2 che è una uscita, mentre il pin 9 è un ingresso.

Tieni conto che probabilmente nella tua interfaccia il pin 1 (TXD) è collegato ad una resistenza da 4K7 sulla base di un transistor,

il diodo che devi inserire và con il catodo sul pin 2 (DTR) e l'anodo sul pin 1 (TXD). il resto dovrebbe andare bene così com'è.

la tua interfaccia funziona ? la hai testata con altro software ?

poi riesci ad essere più preciso su cosa non và ? quando lanci new_serial? quando premi ecu data? .....



Miloz ...... no seriale non funziona, perchè il software si appoggia alle librerie FTDI per comunicare con l'interfaccia.



Buona pasqua a tutti ............
