Bdm E Gallo

[tuniddux]

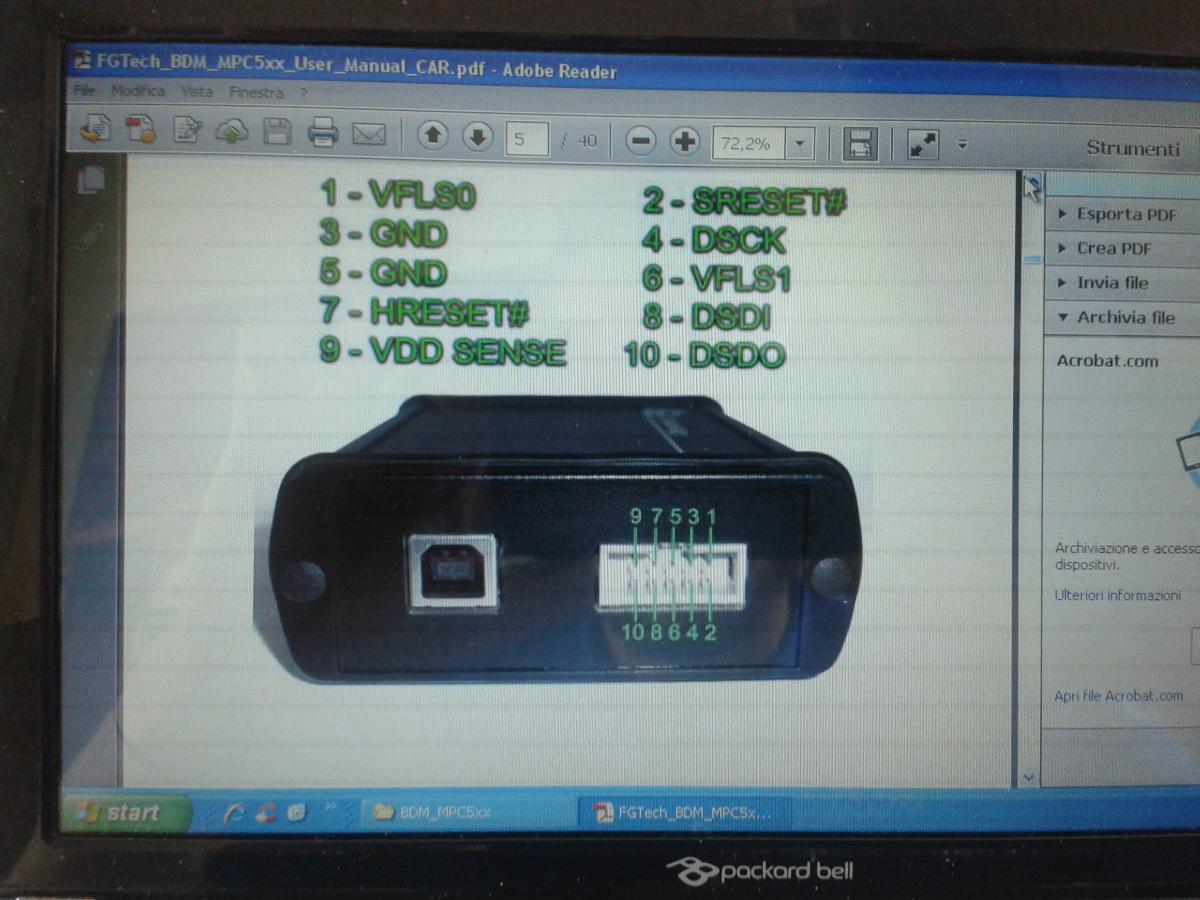

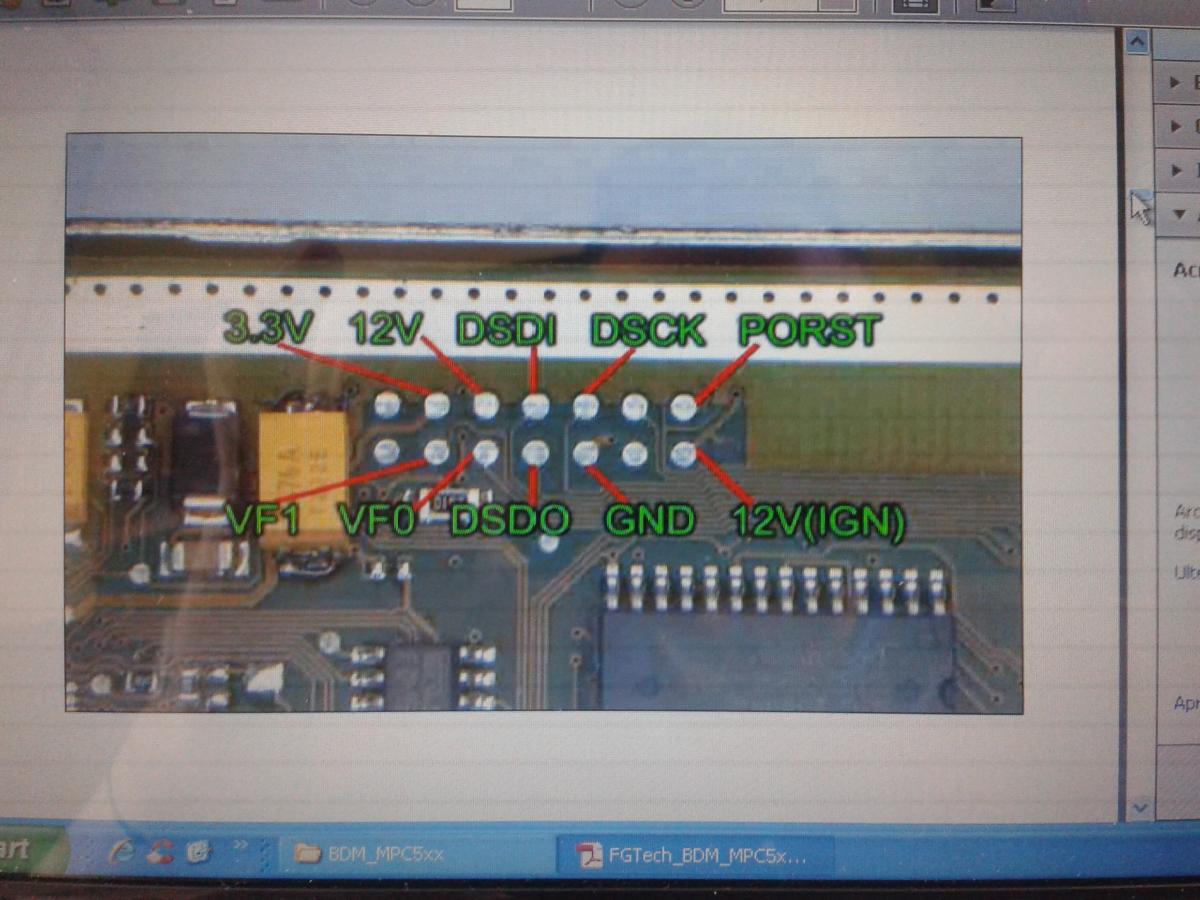

ciao a tutti , ho un gallo clone, vorrei riportare i pin del gallo in bmd su una centralina edc16, l'adattatore fornito non mi sembra affidabile, non riesco però a ritrovarmi i punti PORST 3.3v(che presumo sia vddsense del gallo allego foto per essere piu chiaro, se qualcuno li sa abbinare please help me

[enzof]

non ho capito bene cosa devi fare... perche non usi il cavo in dotazione e lo schedino? l'unica cosa che devi controllare è l'alimentazione a 12v e il gnd (massa) perche molto spesso succede che danno cavo piatto con pin invertiti.

[skypod]

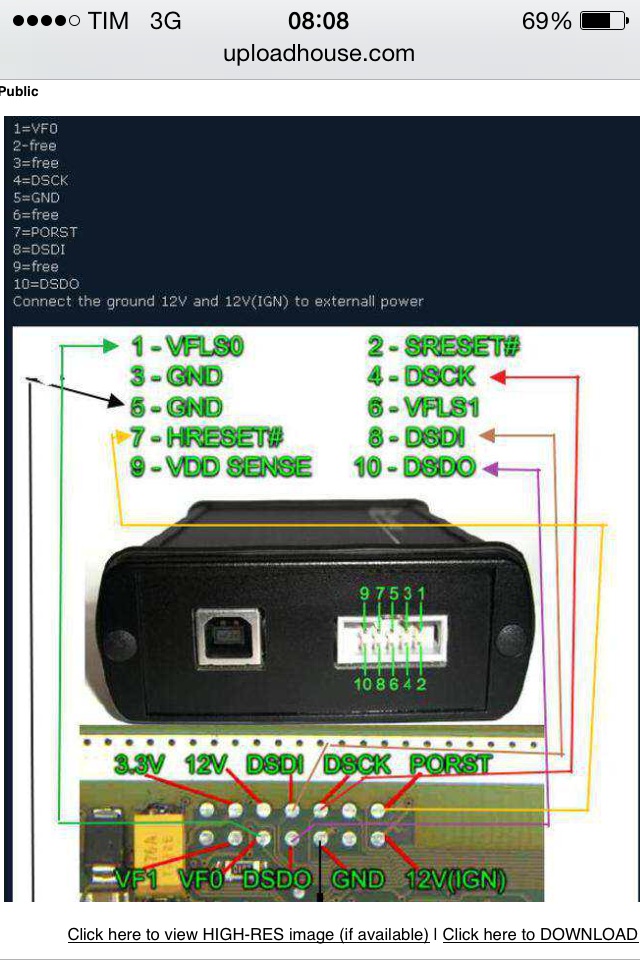

Credo che questa immagine ti possa aiutare...

[T-Rex]

oggi mi sono trovato con lo stesso problema , più che altro non mi è sembrato chiara la spiegazione in quanto mi dice di utilizzare non tutte e 14 le piazzole ma bensi solo 12 , il punto è che lo schedino in dotazione ne ha solo 10 !!??

dove sbagliamo ?



credo che anche tunnidux abbia riscontrato lo stesso problema ...



grazie per l' aiuto

[tuniddux]

Esatto, il problema e proprio quello l originale ha 12 spazzole il gallo clone 10. Se alcun Sto arrivando! Risolsvere

Volevo scrivere se qualcuno Sa risolvere

[ALFONSO-76]

 il collegamento è giusto , quelli sono i collegamenti da fare sono 10 le piazzola da collegare e non 12 o 14,  dovete fare i collegamenti per bene o saldature per bene ,

[T-Rex]

 il collegamento è giusto , quelli sono i collegamenti da fare sono 10 le piazzola da collegare e non 12 o 14,  dovete fare i collegamenti per bene o saldature per bene ,

Ciao Alfonso ,

perdonami ma io per edc16 mi trovo questo schema qui sotto da seguire e anche se lo schedino a 10 contatti non posso saldarli come da schema sopra (ossia saltando due punti) ....



scusa ma sono un pò confuso

[reas57]

vedi l'immagine di skypod

[T-Rex]

vedi l'immagine di skypod

Ok , quindi gli schedini non devono essere utilizzati giusto ?

Utilizzo il cavo colorato che è nella confezione ?
