Ospite Ale.ecueletro Inviato 9 Dicembre 2014 Inviato 9 Dicembre 2014 questo sono pin out del ori chi volesse modificarli io lo fatti con ST48 e adesso funziona : ST CAS CANON25 blue 9 26 blue/white 10 35 black 13 12 red 25 34 ST 1 clip 3M 923650-08 1 1 2 2 3 3 4 4 19 5 6 6 5 7 7 8 ST 4 clip 3M 923690-08 1 1 2 2 3 3 4 4 19 5 6 6 5 7 7 8 ST 37 yellow 9 yellow green 10 green white 25 13 yellow 25 2 brown 13 1 ST 33 yellow 10 6 green 9 8 brown 13 1 blue grey 25 10 white 25 9 ST 2 Dil 8 1 1 2 2 3 3 4 4 5 6 6 7 7 5 13 8 ST 55 TYCO-M1026-S502 green 17 green yellow 18 yellow white 25 11 brown 13 8 grey 25 7 ST 11 9695 9695/50 yellow 9 1 green 10 15 white 12 1 12 brown 13 11 ST 36 AMP 20pin yellow 9 yellow green 10 green white 17 blue brown 13 black 16 yellow 25 15 white 25 14 ST 29 AMP964825 yellow 9 yellow green 10 green brown 13 brown 17 white 25 1 yellow 25 2 ST 10 green 9 18 yellow 9 15 white 12 3 brown 13 1 ST 20 TYCO-M1026-S502 AMP92850-2 green 9 5 yellow 10 1 white 12 15 grey 12 16 brown 13 10 green 22 1 ST 12 Box yellow 9 1 green 10 2 brown 13 3 brown 13 4 (R 1k0) ST 49 PCB green 9 green yellow 10 yellow white 12 white brown 13 brown ST 39 TYCO-M1026-S502 TYCO-M1026-S502 brown 7 brown yellow 9 yellow green 10 green white 25 white brown 13 23 11 green 25 24 white 25 22 yellow 25 20 ST 51 brown 13 brown green 17 green yellow 18 yellow white 25 white ST 26 TYCO-M1026-S502(white) TYCO-M1026-S502 AMP1-828917-2 green 9 12 yellow 12 23 yellow 12 16 white 12 4 white 12 22 brown 13 3 brown 13 24 yellow 22 8 ST 21 TYCO-M1026-S502 Peugeot (grey) yellow 9 1 green 10 2 white 12 13 yellow 12 9 green 12 17 brown 13 11 ST 38 yellow 9 yellow green 10 green brown 13 brown brown 13 2 white 25 14 yellow 25 22 ST 23 AMP343865 green 9 14 yellow 10 13 brown 13 3 white 25 2 grey 25 5 ST 32 yellow 9 yellow green 10 green white 12 white brown 13 brown ST 35 yellow 9 yellow green 10 green brown 13 black grey 17 blue white 25 red ST 7 TYCO-M1026-S502 Peugeot (3pin) white 10 2 brown 13 17 yellow 15 1 green 16 3 white 25 4 ST 27 TYCO-M1026-S502 yellow 10 11 green 9 9 brown 13 blue 1 white 25 14, 16 ST 46 TYCO-M1026-S502 brown 1 brown yellow 9 yellow green 10 green brown 13 19 white 20 white green 25 17 white 25 1 ST 19 green 9 8 yellow 12 5 brown 13 4 white 25 7 ST 31 AMP 1-963 616-1 yellow 9 1 green 10 2 white 12 9 brown 13 1 ST 34 blue 1 blue green 2 green yellow 3 yellow orange 4 orange black 5 black brown 13 brown red 25 red ST 6 BMW green 9 19 yellow 10 14 brown 13 15 white 12 20 ST 22 TYCO-M1026-S502 green 9 23 white 12 25 grey 12 24 brown 13 26 yellow 13 13 AMP 1-963 616-1 ST 43 green 9 16 yellow 10 15 grey 12 17 white 12 9 brown 13 18 pink 13 10 ST 47 white 1 white yellow 2 yellow brown 3 brown blue 4 blue black 5 black red 6 red grey 7 grey green 19 green ST 42 grey 1 grey, Condensator 10nF white 6 blue green 9 green brown 13 black yellow 20 white white 25 red ST 41 AMP 964825 - green AMP 964825 - blue green 9 28 brown 13 9 green 17 black yellow 18 green white 25 1 yellow 25 23 ST 28 AMP-929650-2 yellow 9 yellow green 10 green brown 13 11 white 20 white yellow 25 10 white 25 5 ST 9+15 AMP1-963553-1(24pin) 191972530B(28pin) yellow 4 13 R-10k 9 green 10 7 white 10 2 brown 13 5 brown 13 9 brown 13 1 yellow+R 14 4 green 15 3 white 25 1 white 25 13 grey 25 17 ST 48 yellow 18 yellow green 17 green white 7 white brown 13 brown
raffaell0 Inviato 9 Dicembre 2014 Inviato 9 Dicembre 2014 salve, interessante, ma non riesco a capire quale si deve correggere, cioé a destra é quello che si deve modificare? Se giá hai fatto un buon lavoro, fa in modo che riesca a capire anche uno come me magari o foto, o con piú dettagli. Non per niente , lo sai che se si sbaglia si brucia la eeprom . Spero di averti invogliato
Ospite Ale.ecueletro Inviato 9 Dicembre 2014 Inviato 9 Dicembre 2014 Appena riesco posto mio ST 48 che ho messo a posto poi colore ho lasciato come era ma ho fatto appuntini con colori giusti sui fili comunque appena riesco posto foto
raffaell0 Inviato 10 Dicembre 2014 Inviato 10 Dicembre 2014 Grazie, credo che farai un piacere a tutti, infatti come sai il digiprog é affidabile in queste condizioni quasi esclusivamente tramite obd, perché gli altri cavi non sono affidabili.

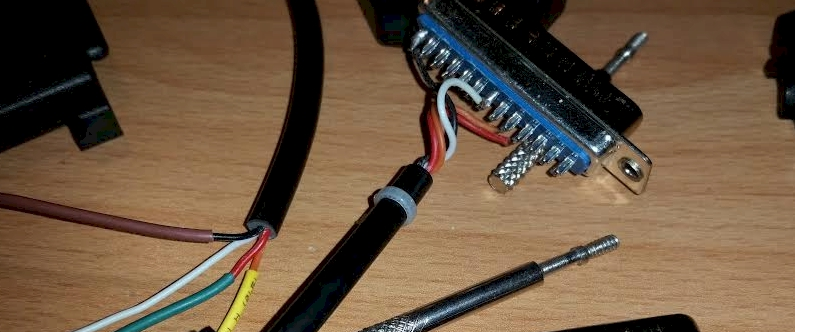

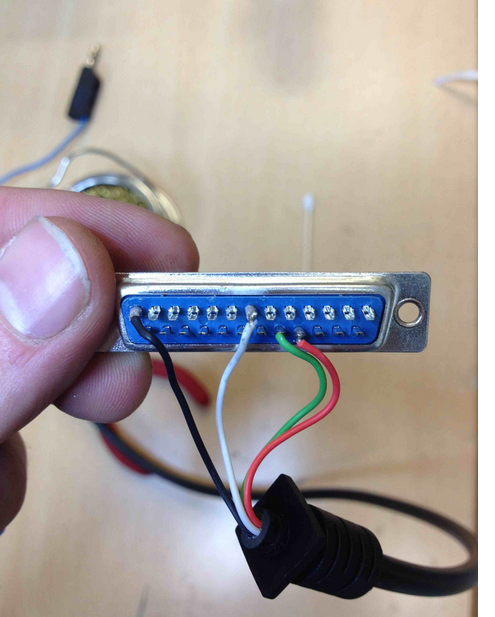

Ospite Ale.ecueletro Inviato 10 Dicembre 2014 Inviato 10 Dicembre 2014 Questa e la foto del mio,come e arrivato ho dovuto scambiare bianco con marone ed e a posto altri due erano nel punto giusto.

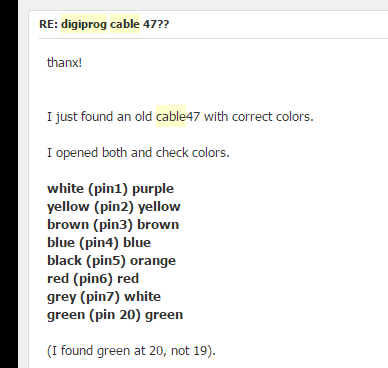

Ospite Ale.ecueletro Inviato 10 Dicembre 2014 Inviato 10 Dicembre 2014 questo e quello di mio amico lui ha messo isolante di colore giusto in fondo al cavetto------
pistone92 Inviato 16 Dicembre 2014 Inviato 16 Dicembre 2014 scusa ale, non ho capito molto, scusa l'ignoranza, io dovrei usare il cavo 28 ma non so i collegamenti dietro il cruscotto. Facendo come dici tu riuscirei a fare tutto via obd?
Ospite Ale.ecueletro Inviato 16 Dicembre 2014 Inviato 16 Dicembre 2014 (modificato) No corregendo i colori di cavi si abilitano altre opzioni per corregere con digi oltre IN OBD e con ST1 e ST4 che si usa solito, perche sul clone hanno fatto macello con colori. Modificato 16 Dicembre 2014 da Ale.bologna
massimiliano83 Inviato 16 Dicembre 2014 Inviato 16 Dicembre 2014 io sino a ora sono andato bene con tutti per fortuna
OMBRA Inviato 15 Aprile 2015 Inviato 15 Aprile 2015 scusate ma la lista non è giusta ... io mi trovo sul cavo 48/2 rosso sul condensatore due neri uno marrone e uno arancione ... non è che sia proprio giusta !!!

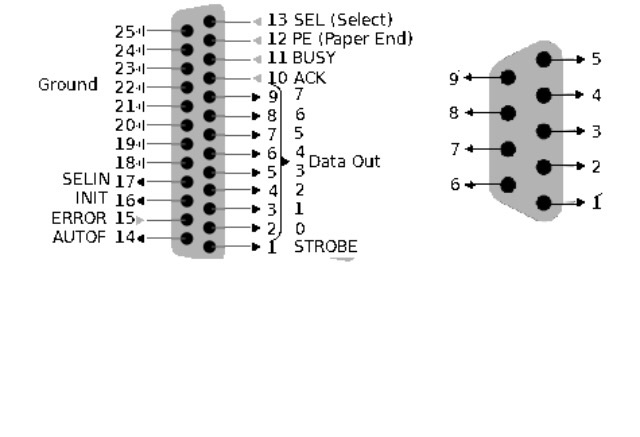

Ospite Ale.ecueletro Inviato 16 Aprile 2015 Inviato 16 Aprile 2015 scusate ma la lista non è giusta ... io mi trovo sul cavo 48/2 rosso sul condensatore due neri uno marrone e uno arancione ... non è che sia proprio giusta !!! la lista sono colorazione del originale clone arriva con collori diversi e quindi per poter utilisarli come manuale o li segni o metti colori cosi.

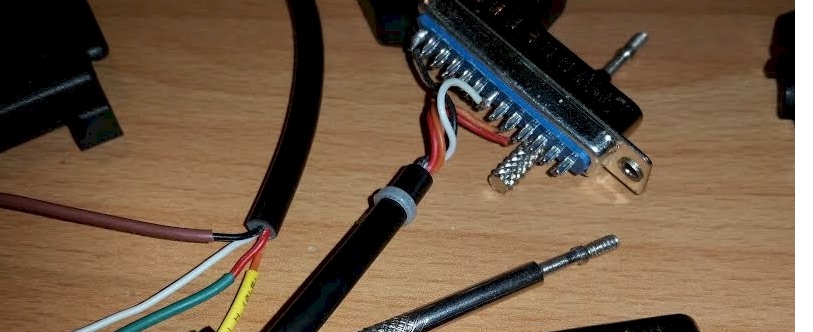

mobilservice Inviato 24 Aprile 2015 Inviato 24 Aprile 2015 in effetti anche io ho l' identico problema. Molto sinceramente in questo post non sono riuscito a capire la modifica da apportare ai cavi. Esempio in questione in cui mi trovo attualmente. Quadrante Ulysse 1999. il manuale pdf menziona i seguenti colori: rosso, giallo, verde e bianco. Mentre il cavo reale che ho i colori sono: rosso, nero,arancio, marrone. in caso di qualche perplessità posso postare anche qualche foto il rosso è scontato ma il resto no; e molto sinceramente non vorrei andare a caso ..... non è mia abitudine. Qualche info?
OMBRA Inviato 24 Aprile 2015 Inviato 24 Aprile 2015 da quanto ho capito devi smontare i bocchettoni e vedere i colori su quale pin si trovano !!! faccio per dire se il verde si trova sul pin 1 e invece noi abbiamo il marrone quello dovrebbe essere il pin verde .. su certi li ho dovuti cambiare di posto perchè non si trovavano da schema . se hai qualche problema domanda pure
Ospite Ale.ecueletro Inviato 24 Aprile 2015 Inviato 24 Aprile 2015 Giusto alessio sono molte volte colori divversi e fili saldati pin sbagliati se voi seguire manuale digiprog ti fai appuntini su fili tipo marone e verde e arancio e giallo e cosi risolvi .
Ospite Ale.ecueletro Inviato 24 Aprile 2015 Inviato 24 Aprile 2015 Se guardi qui vedi come ho sistemato io aggiungendo colorazioni giuste.
mobilservice Inviato 24 Aprile 2015 Inviato 24 Aprile 2015 da quanto ho capito devi smontare i bocchettoni e vedere i colori su quale pin si trovano !!! faccio per dire se il verde si trova sul pin 1 e invece noi abbiamo il marrone quello dovrebbe essere il pin verde .. su certi li ho dovuti cambiare di posto perchè non si trovavano da schema . se hai qualche problema domanda pure si in effetti ho il problema con il mio cavo 39/2 che non riesco a modificare. I colori di riferimento li postati su. re riuscite potreste darmi come modificare il cavo? grazie
Ospite cypros Inviato 11 Dicembre 2015 Inviato 11 Dicembre 2015 Io ho appena comprato il digiprog 3 v4.94 e sul cd ho trovato anche questo file che sembra una traduzione dei colori in base a non so che cosa, forse voi ne capite di più e vi puo essere di aiuto, buona serata colori cavi.pdf
