info Riparazione Centralina Blue&Me gruppo Fiat

[plays]

qualcuno sa ma.........  sembra un segreto di stato....... incomprensibile

[Ecu Tecnica]

Mi stò informando tramite una ditta della mia zona che sviluppa e produce moduli telematici per autovetture. Sia aftermarket che di primo impianto... Pare che il gruppo FCA lo gestiscano o comunque lo abbiano gestito in passato. Vediamo se con qualche amicizia di amicizie si arriva a quello che si vuol sapere (o almeno a una dritta).. Nel caso vi aggiorno... Ma qualcuno ha il jlink e ha avuto modo di utilizzarlo? Si può arrivare alla flash NAND dietro al micro?

[Ecu Tecnica]

Ho appena scaricato il manuale del jlink che sostiene si possa fare (pagina 49 del pdf):

J-Flash is an application to program data images to the flash of a target device. With JFlash
the internal flash of all J-Link supported devices can be programmed, as well as
common external flashes connected to the device. Beside flash programming all other flash
operations like erase, blank check and flash content verification can be done.

Occorre interfaccia che supporti quel micro però...

[nek13]

Anche io mi sono inpuntato.. ma purtroppo non ce verso bisogna disaldare... x quanto riguarda il j link non credo che puo farlo x che se vado a cualche anno dietro o fatto una lcn  con omap e flash... o letto fatto il backup ma non sapendo la procedura lo cancelatto e non e stato verso a riprogramarlo... o dovuto farlo sul adatatore con programmatore  aposta e li e una flash il nand e diferente e formato da blochi  se ce un settore con bad block anche se scopri come farlo in jtag  non puoi scrivelo... quell settore e morto.. iriparabile....e in alcuni casi va sostituito .. quindi do ragione a "IMMO" quando parlava di reballing e un po di conoscenze... (non credo che esiste soluzioni x r/w in circuito...)

[Ecu Tecnica]

Ti ringrazio per la risposta nek e credo che tu abbia ragione... Questo accade anche sui televisori e sui cellulari, quando rimangono freezzati sul logo del produttore in accensione o si riavviano mentre sono accesi o si bloccano le porte HDMI... Tutto riconducibile a queste flash maledette... A tal proposito si trovano in vendita i kit di riparazione nand flash specifici per il tipo di mainboard installata...

Se è così, serve programmatore tipo Elnec, adattatore e magari rework station BGA se si vuole velocizzare il lavoro...

[alfa8x]

ciao a tutti ragazzi, ho letto dall'inizio questa discussione e io avevo una centralina b&me di una 500 non funzionante però.. cmq l'ho smontata, rimosso la nw140 (nand), bisogna prestare attenzione perchè e una nand onfi e bisogna leggerla in auto onfi sull'upa cmq io posto il file da 135 mb che ho letto però secondo il mio parere è corrotto perchè ho provato a formattare la nand e riscriverlo ma la centralina non va, mi da errore nodo convergence , esegue tutti gli allineamenti tranne l'ultimo. avrei bisgno del file integro preso da una centralina funzionante. fatemi sapere senno' appena ho una centralina funzionante vi aggiorno..o fatemi sapere se la avete voi...un saluto a immo

Flash_data.bin

[Gianniglf]

Grazie alfa...puoi spiegarti meglio su come l'hai letta?

[alfa8x]

ciao gianniglf, allora devi prima di tutto devi avere un programmatore come tl866, poi devi acquistare un socket bga63, dissaldi la nand pulisci le piazzole, la inserisci e poi avvi xgpro e selezioni MT29F1G0ABC che sarebbe la sigla della nand nw104 (trovi sul sito micron la sigla per esteso) , confermi e poi clicchi in basso a dx dove dice auto identi. onfi, poi fai read

[alfa8x]

ditemi se non è chiaro qualche passaggio...

[alfa8x]

importante il file letto lo trovate dove avete installato xgpro alla cartella-->users---->nand

[Cosimo666]

14 minuti fa, alfa8x ha scritto:

ciao gianniglf, allora devi prima di tutto devi avere un programmatore come tl866, poi devi acquistare un socket bga63, dissaldi la nand pulisci le piazzole, la inserisci e poi avvi xgpro e selezioni MT29F1G0ABC che sarebbe la sigla della nand nw104 (trovi sul sito micron la sigla per esteso) , confermi e poi clicchi in basso a dx dove dice auto identi. onfi, poi fai read

grazie per la condivisione e con tl866a allora la si può leggere?

[alfa8x]

ciao cosimo si può leggere se vuoi scaricati il mio allegato che ho postato

[alfa8x]

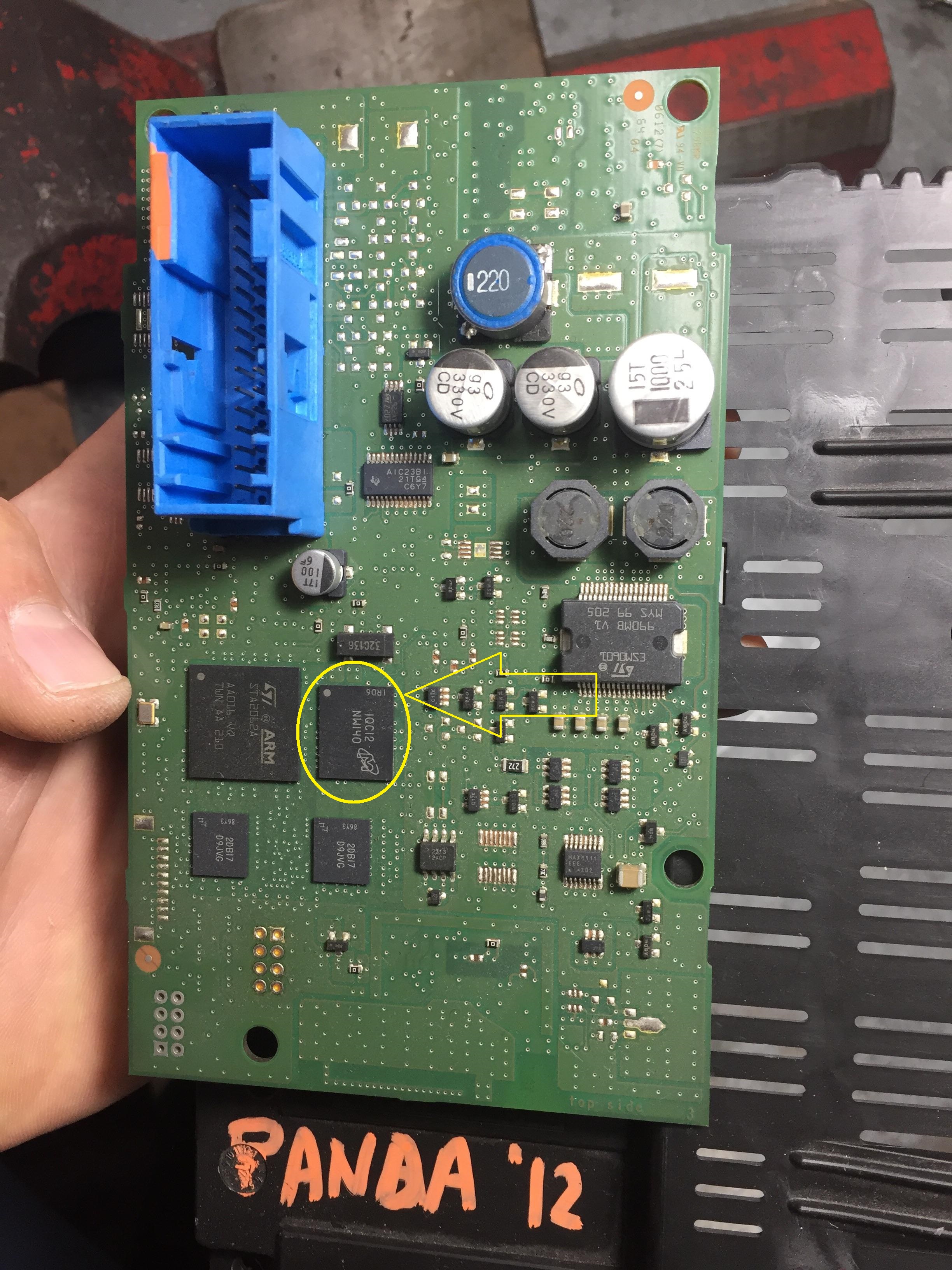

ciao pdisavino, si esatto sono quelle nuove...ora ti indico cosa devi dissaldare a 380° flow 100 ugello grande e flux

[alfa8x]

si corrompono i file per errati aggiornamenti e/o tensione bassa e/o sostituzione batteria errata, staccare prima negativo e non viceversa

[Gianniglf]

Ok alfa, sei stato chiarissimo . Avevo capito male io. Pensavo l'avessi letta on-board

Il problema non è dissaldarla ma risaldarla🤪

Modificato 17 Ottobre 2020 da Gianniglf

[alfa8x]

guarda gianni per me è semplice perchè faccio nano elettronica e ho un lab abbastanza grande con microscopi e attrezzatura più l'esperienza logicamente...phonexlab la mia ditta...se hai bisogno info cmq chiedi pure

[alfa8x]

tieni conto che se hai la mano anche una cpu a9/10 di un iphone si risalda in bga....

[Tky]

1 ora fa, alfa8x ha scritto:

si corrompono i file per errati aggiornamenti e/o tensione bassa e/o sostituzione batteria errata, staccare prima negativo e non viceversa

Ciao Alfa, una curiosità...

Se è vero ciò che dici, si potrebbe ovviare al problema futuro dopo ripristino della ECU, con diodo ai pin delle masse in modo da evitare ritorni di corrente?



[alfa8x]

ciao tky elettronicamente apporre un limitatore di ritorno è fattibile e corretto, bisognerebbe solo individuare su quale pin ritorna....succede spesso anche a chi utilizza il booster per l'avvio quando la batteria è scarica su queste centraline

[alfa8x]

pdi no già provato è un aggiornamento non il file madre

[Tky]

In questo momento, alfa8x ha scritto:

ciao tky elettronicamente apporre un limitatore di ritorno è fattibile e corretto, bisognerebbe solo individuare su quale pin ritorna....succede spesso anche a chi utilizza il booster per l'avvio quando la batteria è scarica su queste centraline

Beh porlo a tutte le masse non credo generi anomalie...sarebbe da provare a renderle comuni al pinout e predisporre il diodo per prova.. era solo una idea per ovviare a riproporre l'anomalia in ECU..la soluzione definitiva credo renda i clienti molto felici anche di spendere qualcosa in più..

Grazie per la risposta

[Tky]

2 minuti fa, alfa8x ha scritto:

pdi no già provato è un aggiornamento non il file madre

Confermo...non è un dump ma una immagine di upgrade... Ha funzioni di sovrascrittura del dump su base indici e non global flashing

[alfa8x]

tky purtroppo saltano per vari motivi non solo e sempre per quello...bisognerebbe simulare tutti i guasti possibili a banco...capisci che non ne vale la pena, se non ci ha pensato fiat e micron.... purtroppo queste ONFI sono delicatissime, hanno una riscrittura bassa , se avessero montato una nand skynix questo problema non ci sarebbe... infatti asus e toshiba non hanno ancora adottato questo standard di memorie

[alfa8x]

pdi io sono sicuro che il problema è la onfi....se la riparo e la riprogrammo, risaldo sono sicuro che tra 1 anno mi torna indietro da riparare

[alfa8x]

l'hanno talmente progettata male che ora fiat non le monta più, hanno abbandonato il progetto

[alfa8x]

comunque se qualcuno ne ha una funzionante (per 500)e ha voglia di dissaldare e leggerla,mi posta il flash io la riprogrammo e vi aggiorno, purtroppo non ne ho avuta una sottomano di 500 funzionante

[Cosimo666]

3 ore fa, alfa8x ha scritto:

ciao cosimo si può leggere se vuoi scaricati il mio allegato che ho postato

 Non me lo fa scaricare o l'abbonamento scaduto

[alfa8x]

cosimo non so come inviartelo......

[Tky]

Ragazzi senza abbonamento non c'è via d'uscita...quindi o aderite a farlo o postate immagini...non ci sono altre vie.. mi dispiace

[Ecu Tecnica]

Anche il programmatore RT809H dovrebbe leggerla, utile oltretutto per chi vuole riparare anche TV e monitor... Un pò più caro del TL866 ma si trova anche il socket BGA63 dedicato, che non sono riuscito a trovare per il TL866... Anche il singolo stencil per fare reballing con quel socket non è facile da trovare...

Ho visto pure che con un pò di esperienza si possono risaldare con stazione ad aria tradizionale, ma credo che il problema principale sia procurarsi un database dei file originali da poter caricare...



[alfa8x]

ciao ecu, il database te lo devi creare , compri una centralina funzionante, dissaldi, pulisci e leggi e ti salvi il file in archivio...avevo postato il link per il tl866 ma sono stato ripreso dallo staff...😐 regolamento...cmq io ho anche lo stencil

[Ecu Tecnica]

Dai mi procuro programmatore (l'ennesimo) e lo stencil e ci provo... Sono molto curioso... Grazie 1000 per le info e il contributo... Se riesco nell'opera, posto delle foto...

[Cosimo666]

48 minuti fa, Ecu Tecnica ha scritto:

Dai mi procuro programmatore (l'ennesimo) e lo stencil e ci provo... Sono molto curioso... Grazie 1000 per le info e il contributo... Se riesco nell'opera, posto delle foto...

13 ore fa, alfa8x ha scritto:

io ho il tl866a ma la nand citata non ceeeee😔😔😔😔😔😔

 Non me lo fa scaricare o l'abbonamento scaduto

[Ecu Tecnica]

Il TL866II Plus la supporta... Ho appena controllato... Ho anche cercato meglio, ed esiste la versione completa con diversi adattatori BGA, tra cui il 63...😀





[alfa8x]

Esattamente.... ho scritto tutta la procedura nella pagina precedente...ecu se hai una centralina funzionante della 500 o una 519..... se me la fai avere ti estraggo il file corretto così lo puoi tenere in archivio...

[Ecu Tecnica]

6 minuti fa, alfa8x ha scritto:

Esattamente.... ho scritto tutta la procedura nella pagina precedente...ecu se hai una centralina funzionante della 500 o una 519..... se me la fai avere ti estraggo il file corretto così lo puoi tenere in archivio...

Guarda, ad averla te la verrei anche a portare, sei a 30 min di macchina da me... Ma purtroppo ne ho solo bacate... Sarebbe da trovarne sane e iniziare ad archiviare... Oppure trovare degli archivi già pronti... Anche pagando (il giusto)...😀

[alfa8x]

Ecu io sto cercando ma ho provato di tutto a scrivere dump Blue & me, file b&me ... ma niente... mi rassegno e ne compro una funzionante ed eseguo il tutto....sei a 30 min da me?? dove?😀

[alfa8x]

confermo quanto ho detto. Se qualcuno di voi ha una 51900101 ho il file intatto per questa centralina.. se volete mandarmela la posso sistemare...

[Gianniglf]

Wellon non supportata questa memoria😔

[alfa8x]

ciao gianni non conosco quel programmatore...
