Bosch edc16 u31 danni in apertura

[corrado]

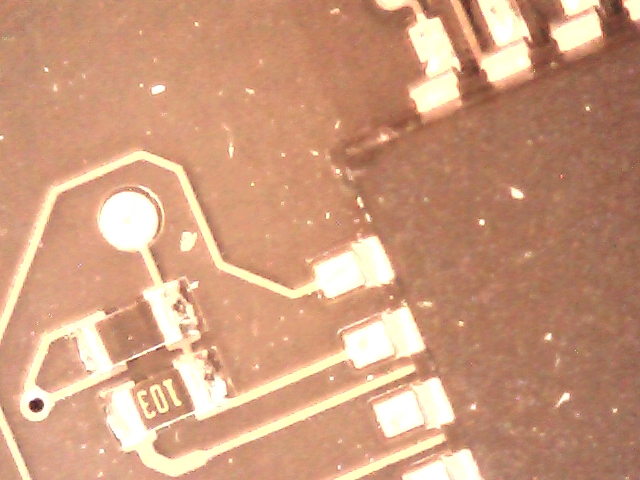

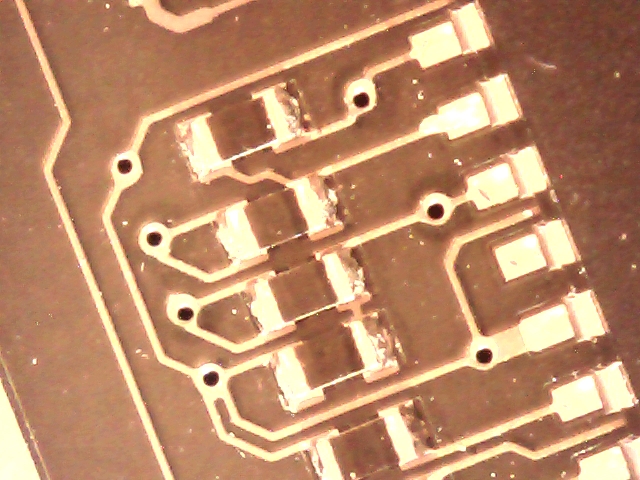

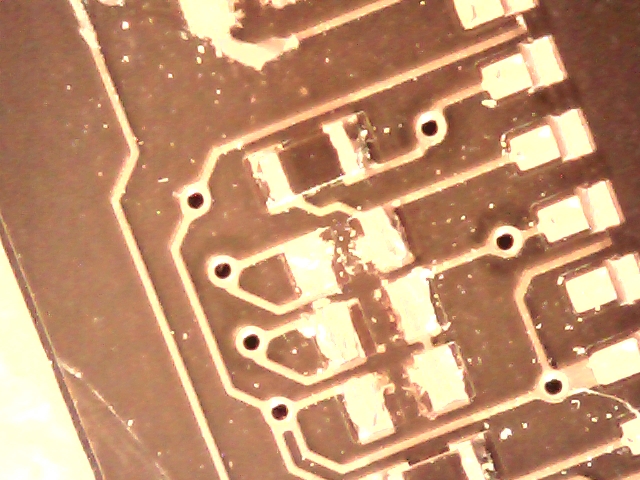

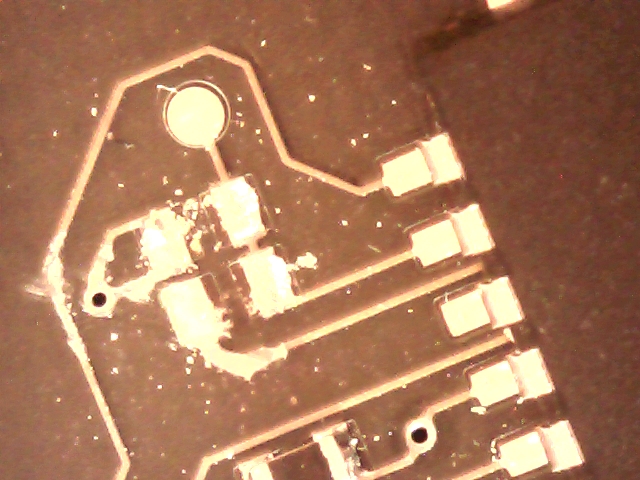

salve aprendo la centralina purtroppo mi e   scivolata la spatolina verso l'interno e ho fatto dei danni vorrei sapere se qualcuno sa di che componenti si trattano ho un altra centralina identica essendo un v10 Volkswagen a due centraline solo non riesco a capire se sono dei condensatori ho resistenze  qualcuno può aiutarmi allego foto

[corrado]

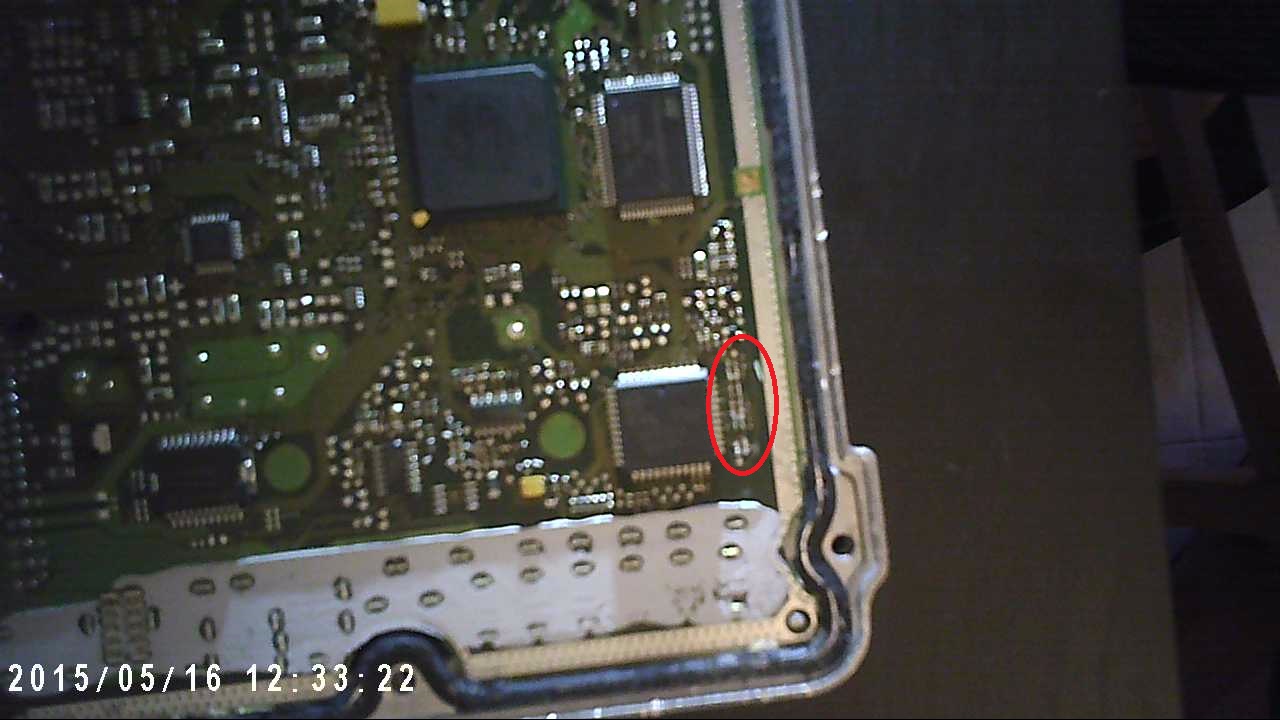

queste sono le foto della gemella con i componenti che una e una resistenza perché a il valore ma le altre sono nere ma senza valore quindi non so

[lsdlsd88]

temo che l'unico metodo sia dissaldarne un paio e testarli fuori dalla ecu col tester per capire cosa sono.. se sono resistenze le misuri facile. se come penso sono condensatori ti accorgi che hanno resistenza infinita e devi fare un circuitino RC per stimare la capacità in base alla costante di tempo

[corrado]

e purtroppo non so come si fanno queste cose ci vorrebbe uno schema conosci chi lo può fare? pagando naturalmente

[lsdlsd88]

non ne avrei idea..

ma se perdi una mezzora su internet e ti impari le basi basi basi di elettronica male non fa

[FC Tuner Calabria]

sembrano tutte resistenze smd 103 almeno,non ho nemmeno bosch edc16u31 altrimenti la aprivo per far foto,ma ad occhio sono tutte resistenze smd 103.

[corrado]

pero perché in una e scritta e le altre no può essere?

[sisco]

le resistenze di solito sono di colore nero (quasi sempre) ma ne ho viste anche di azzurrino, quando non c'è scritto niente sopra di solito sono resistenza zero, se invece sono di colore marroncino sono condensatori

Modificato 26 Giugno 2017 da sisco

[lsdlsd88]

esistono comunque anche caps neri, non so quale sia il tuo caso.. certo se fossero veramente R0 ci punti il tester in misura resistenza anche senza dissaldare nulla e hai la certezza

[corrado]

ho provato con il tester e mi danno tutti una resistenza di 5.26 kohm ed quella vicino a quella 103 mi da 3.26kohm grazzie a tutti per i consigli

28 minuti fa, lsdlsd88 ha scritto:

esistono comunque anche caps neri, non so quale sia il tuo caso.. certo se fossero veramente R0 ci punti il tester in misura resistenza anche senza dissaldare nulla e hai la certezza



43 minuti fa, sisco ha scritto:

le resistenze di solito sono di colore nero (quasi sempre) ma ne ho viste anche di azzurrino, quando non c'è scritto niente sopra di solito sono resistenza zero, se invece sono di colore marroncino sono condensatori



15 ore fa, FC Tuner Calabria ha scritto:

sembrano tutte resistenze smd 103 almeno,non ho nemmeno bosch edc16u31 altrimenti la aprivo per far foto,ma ad occhio sono tutte resistenze smd 103.



[FC Tuner Calabria]

allora dove hai il valore di 5.26 sono resistenze da 200 e qualcosa dove hai il valore di 3.26 sono da 103

[lsdlsd88]

In questo momento, FC Tuner Calabria ha scritto:

allora dove hai il valore di 5.26 sono resstenze da 200 e qualcosa dove hai il valore di 3.26 sono da 103

non ho capito.

103 non vuol dire 10 K OHM?

[corrado]

14 minuti fa, FC Tuner Calabria ha scritto:

allora dove hai il valore di 5.26 sono resistenze da 200 e qualcosa dove hai il valore di 3.26 sono da 103

grazie della risposta infatti se misuro quella che ha la sigla 103 mi da 3,26 sapresti dirmi la sigla di quelle da 200 essendo una smd 0603 che sigla devo cercare grazie

[sisco]

qui qualche spiegazione per capire le sigle sulle resistenze trovato in rete

 __________________________________________________

Resistori SMD

I resistori SMD (Surface mounting device), sono adatti per il montaggio superficiale per mezzo di macchine automatiche, hanno l'aspetto di minuscole piastrine rettangolari di dimensioni variabili a seconda della potenza.



I resistori SMD hanno il valore stampato con una codifica legata a quella usata per i resistori assiali.
Quelli con la tolleranza più comune (5%) sono marcati con un codice a tre cifre: le prime due sono cifre significative del valore, la terza indica il numero degli zeri.

Ad esempio:

"334" =  33 × 10.000 ohm = 330 kiloohm
"222" =  22 × 100 ohm = 2,2 kiloohm
"473" =  47 × 1.000 ohm = 47 kiloohm
"105" =  10 × 100.000 ohm = 1 megaohm


Resistori di  valori inferiori a 100  ohm sono marcati:
100, 220, 470.
Lo zero finale rappresenta dieci elevato alla potenza zero che vale uno.

Per esempio:
"100" =  10 × 1 ohm = 10 ohm
"220" =  22 × 1 ohm = 22 ohm
"470" =  47 × 1 ohm = 47 ohm

Talvolta questi valori sono marcati "10" o "22" o "47" per prevenire errori. I resistori di valore inferiore a 10 ohm hanno una "R" per indicare la virgola decimale.

Per esempio:
 "4R7"  =  4,7 ohm
"0R22" =  0,22 ohm
"0R01" =  0,01 ohm

I resistori di precisione sono siglati con un codice a quattro cifre. Le prime tre sono cifre significative mentre la quarta indica la potenza di dieci.

Per esempio:
"1001" = 100 × 10 ohm = 1 kiloohm
"4992" = 499 × 100 ohm = 49,9 kiloohm
"1000" = 100 × 1 ohm = 100 ohm


Nel caso si utilizzi un resistore da zero ohm questo può essere siglato “000” o “0000”. L’uso di resistori da zero ohm, che a prima vista sembra inutile, può essere dovuto a varie esigenze:

-- In alternativa ad un componente previsto ma non usato in alcune applicazioni della scheda elettronica si può prevedere, in parallelo, un resistore da zero ohm senza dover rifare il circuito stampato.

--L’uso di circuiti integrati che possono avere vari modi di funzionamento o taratura e in questo modo si mantiene aperta la possibilità di montare un resistore opportuno senza dover rifare il circuito stampato.

-- In schede elettroniche particolarmente complesse (specialmente di tipo monofaccia) permette il passaggio di segnali (tracce) sotto il resistore.





invece per calcolare direttamente il valore da quello che c'è scritto sopra cercare in internet          SMD Resistor Calculator codice        dove si può scrivere direttamente quello che si trova stampato sulla resistenza  in una casella, e in un altra esce il valore della resistenza



[sisco]

2 ore fa, lsdlsd88 ha scritto:

non ho capito.

103 non vuol dire 10 K OHM?

secondo me si

[corrado]

Il 26/6/2017 at 15:00 , FC Tuner Calabria ha scritto:

allora dove hai il valore di 5.26 sono resistenze da 200 e qualcosa dove hai il valore di 3.26 sono da 103

grazie della risposta infatti se misuro quella che ha la sigla 103 mi da 3,26 sapresti dirmi la sigla di quelle da 200 essendo una smd 0603 che sigla devo cercare grazie

[corrado]

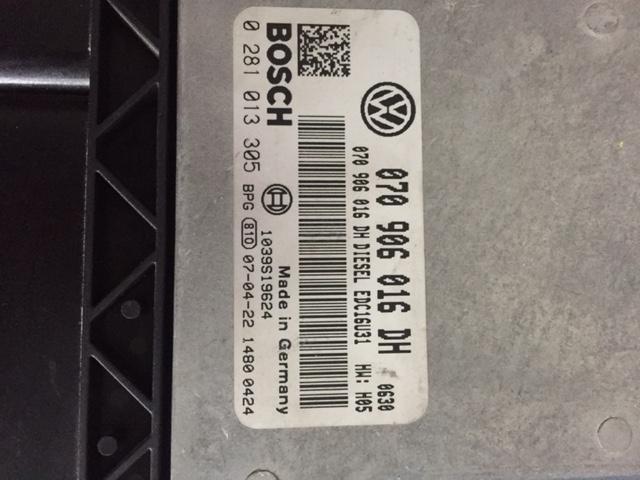

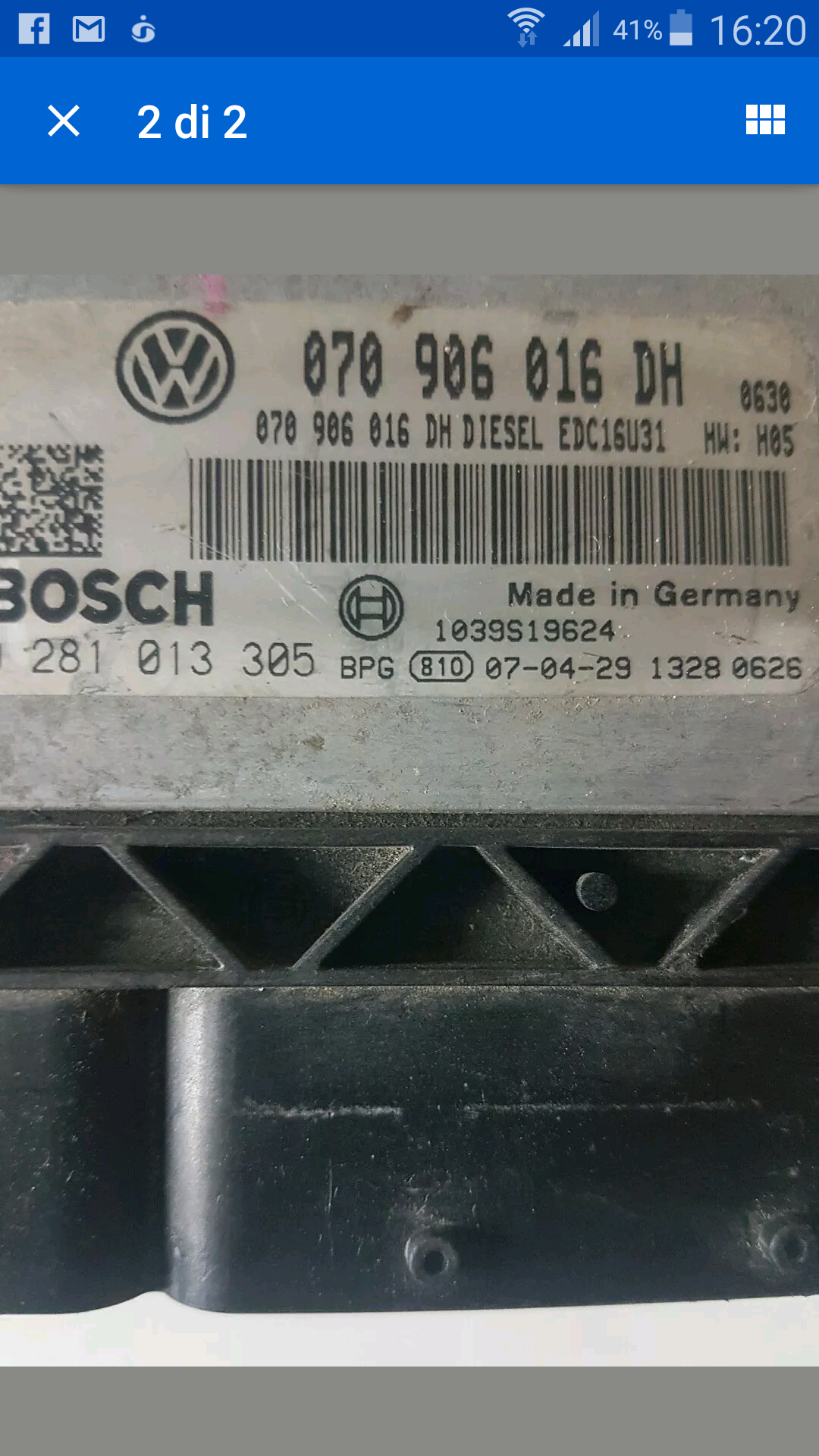

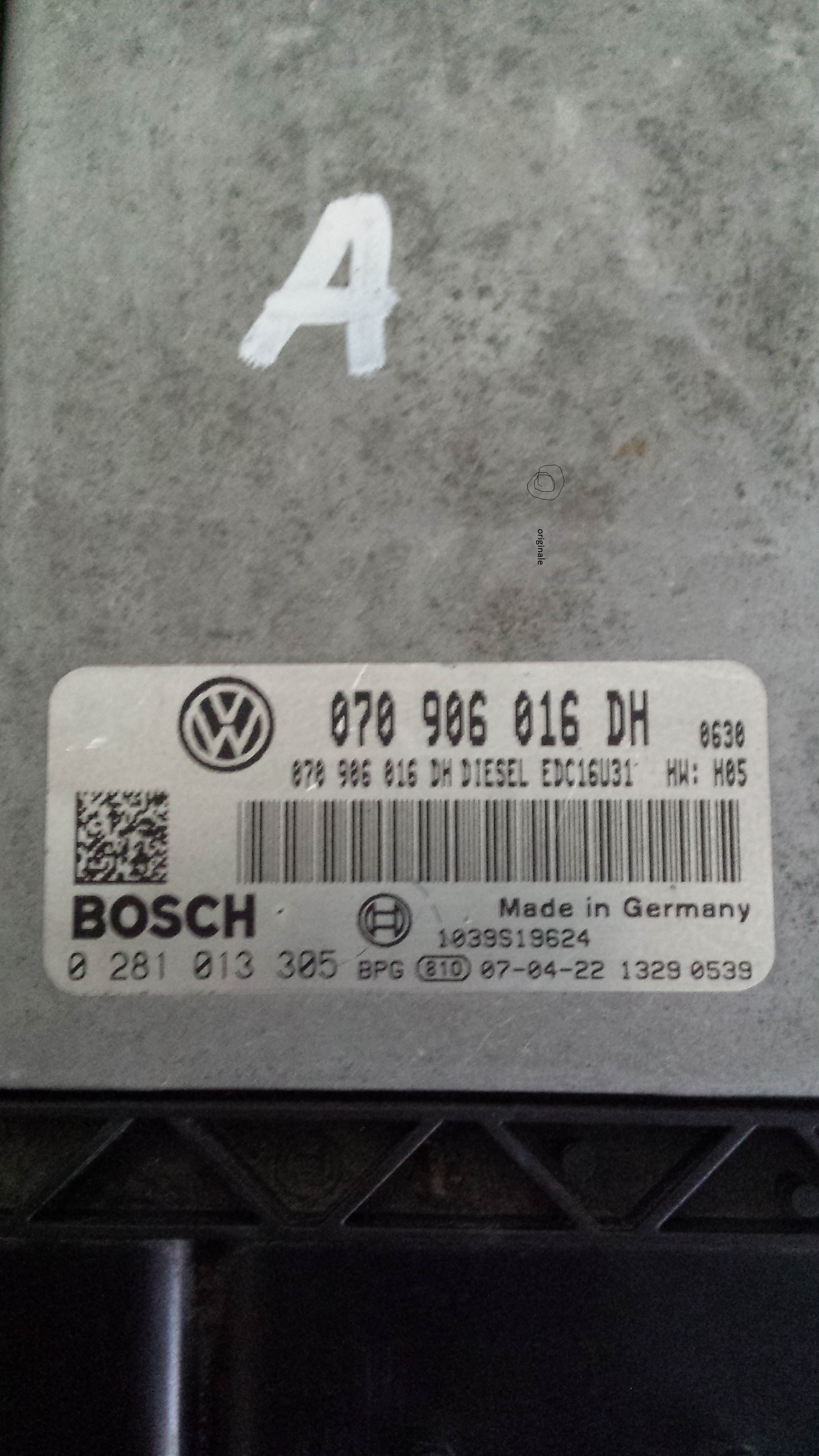

vorrei sapere se queste due sono compatibili e se posso clonarle originale e trovata in internet comunque se qualcuno sa dirmi che resistenze sono grazie un caffè non lo leva nessuno

[corrado]

ho la lettura completa in bdm

[FC Tuner Calabria]

se hai la lettura completa bdm sei apposto devi riprogrammarla

[corrado]

ok grazie quindi riscrivo completa e sono apposto?

[genlig]

18 ore fa, corrado ha scritto:

ok grazie quindi riscrivo completa e sono apposto?

si 6 ok!
