EDC16C39 Fiat bravo 1.9 JTD 8V pin out

[roby71]

Salve,

ho un problema coun una fiat bravo 1.9 jtd 8V con ecu bosch EDC16C39. In pratica l'auto ha preso fuoco, ed e' stato sostituito parte dell'impianto elettrico e la ecu.

Adesso tutto funziona, ma si ha sempre l'errore P0340 (sensore fase albero a camme), ed anche sostituendo il sensore rimane sempre questo errore. Ho controllato la continuita' dei fili dal sensore alla ecu ed e' tutto ok. A questo punto mi servirebbe il pin out della centralina, in modo da vedere se i fili del sensore arrivano nel posto giusto. Faccio presente che al sensore arrivano i 5 V e la massa, ma non avendo il pi out del sensore non so se vanno nel posto giusto!!-

Qualcuno potrebbe aiutarmi ad avere il pin out della EDC16C39 e magari del sensore di fase?



Ringrazio chiunque possa aiutarmi!

Saluti

[paoletto]





ciao dovrebbe essere questo

[paoletto]

1 ora fa, roby71 ha scritto:

Salve,

ho un problema coun una fiat bravo 1.9 jtd 8V con ecu bosch EDC16C39. In pratica l'auto ha preso fuoco, ed e' stato sostituito parte dell'impianto elettrico e la ecu.

Adesso tutto funziona, ma si ha sempre l'errore P0340 (sensore fase albero a camme), ed anche sostituendo il sensore rimane sempre questo errore. Ho controllato la continuita' dei fili dal sensore alla ecu ed e' tutto ok. A questo punto mi servirebbe il pin out della centralina, in modo da vedere se i fili del sensore arrivano nel posto giusto. Faccio presente che al sensore arrivano i 5 V e la massa, ma non avendo il pi out del sensore non so se vanno nel posto giusto!!-

Qualcuno potrebbe aiutarmi ad avere il pin out della EDC16C39 e magari del sensore di fase?



Ringrazio chiunque possa aiutarmi!

Saluti

ciao appena rientro in officina posso postartelo   che anno e' la macchina tipo motore e cv?

ci sono varie motorizzazioni

[roby71]

ciao.

anno 2007 120cv    motore 192A8000

[roby71]

Ciao, ti ringrazio, ma a me serviva il pinout dei sensori non per leggere la ecu!!

[paoletto]

2 ore fa, roby71 ha scritto:

ciao.

anno 2007 120cv    motore 192A8000

il programma per il pin out della ecu e' in officina appena posso te lo posto

ciao



[meccatronicman]

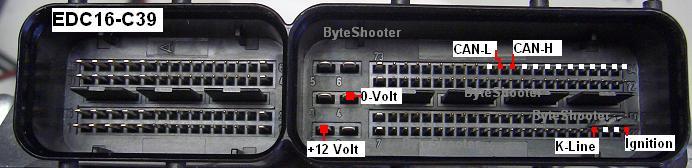

dovrebbe essere questo

[roby71]

Ti ringrazio!!

ho risolto il problema!!

[paoletto]

13 ore fa, roby71 ha scritto:

Ti ringrazio!!

ho risolto il problema!!

ciao quale era poi il problema illuminaci potrebbe servire?

ciao

[Ospite Total turbo]

Il 19/6/2018 at 08:10 , roby71 ha scritto:

Ti ringrazio!!

ho risolto il problema!!

Ciao Roby come hai risolto perché anche io ho lo stesso Problema solo che la macchina e come se fosse fuori fase

[roby71]

Ragazzi, il mio problema era che lo spinotto  maschio e la femmina del sensore di posizione erano cablati al contrario. Infatti appena ho invertito lo spinotto al contrario tutto si e' risolto!
