PINOTUNING Inviato 30 Novembre 2014 Inviato 30 Novembre 2014 ragazzi un altra cosa!! ma il col programmino motorola f1 come si fa a decidere se la scodifica vuoi farla totale o parziale.. non c'è nessun tasto a riguardo o sono io che non lo trovo? saluti.. non è il software a decidere la scodifica ! Sei tu che lo decidi ! Se vuoi fare la scodica parziale , rimonti la centralina sull'auto e appena accendi il quadro e avvii il motore la centralina apparende il codice della chiave Per la totale devi smontare l'immo box e dopo rimonti la centralina sull'auto In questo modo non apprenderà mai più il codice della chiave ma l'auto si avvierà ugualmente Se tutto è andato a buon fine puoi gettare l'immo box nel primo cassonetto della spazzatura che trovi ! Ciao 1
micheleyr6 Inviato 30 Novembre 2014 Inviato 30 Novembre 2014 ok,grazie.ora o capito.. ma comunque è possibile scodificarla più volte?? mi spiego meglio,ne ho fatta una stasera sembra andata a buon fine.siccome la vorrei provare,domani la proverò su un auto e quindi apprenderà quel codice.. volendo posso scodificarla di nuovo?? saluti..
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 salve ragazzi , qualcuno ha provato a fare la procedura K-Line col galletto4 ? grazie
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 la vedo un po difficile .. non avendo la com al pc .. come potrei fare ? volevo usare il cavetto del gallo bdm.. razie mille dell'aiuto che mi stai dando
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 scusami non mi sono spiegato bene , non ho la seriale ne adattatori ..
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 con un vecchio pc mi servirebbe cmq il cavo stampante .. ho un pc vecchio con la seriale , ma non ho il cavo
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 ok cerco , grazie mille per le info gentilissimo
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 continuo nel disturbarti usb-seriale trovata ( mela stanno portando ) con quale procedura collego?
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 aia .. ecco... per oggi lascio perde le prove . ma per trovare un interfaccia bella che pronta sai indicarmi a chi rivolgermi ? ne ho vista una ma 160 euri...!!!!
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 dove lo trovo un cavo k-L line ? poi cmq lo schema ?che bjt? che resistenze ? quante domante ...
massimiliano83 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 dove lo trovo un cavo k-L line ? poi cmq lo schema ?che bjt? che resistenze ? quante domante ... kavo kline te lo mando io poi facciamo le prove io uso il vecchio con un pc antico come la quercia magari un pò di ricerca sul web e troviamo la soluzione 1
renz1980 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 ragazzi siete spettacolari !!!!!!! che dire.. detto fatto
massimiliano83 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 quello blu vag ne 2 o 3 dovrebbe andare bene ragazzi siete spettacolari !!!!!!! che dire.. detto fatto indirizzo dovrei averlo
massimiliano83 Inviato 7 Febbraio 2015 Inviato 7 Febbraio 2015 Qualcuno ha provato funziona attraverso FTDI il programma F1 o va solo con la seriale vecchia sola? penso sia da provare
micheleyr6 Inviato 14 Settembre 2015 Inviato 14 Settembre 2015 salve ragazzi, qualcuno saprebbe indicarmi gentilmente la posizione dell immo box nella fiat 500.. saluti..
OMBRA Inviato 15 Settembre 2015 Inviato 15 Settembre 2015 salve ragazzi, qualcuno saprebbe indicarmi gentilmente la posizione dell immo box nella fiat 500.. saluti.. si trova al centro del cruscotto
micheleyr6 Inviato 15 Settembre 2015 Inviato 15 Settembre 2015 si trova al centro del cruscotto grazie mille!!
isfedales82 Inviato 2 Ottobre 2015 Inviato 2 Ottobre 2015 Allora questo e lo schema come fare un cavo K-LIne da soli con la seriale e alcuni componenti, da dove puoi dedurre anche i pin e i segnali della seriale 232 per il max completo di nominativo componenti.ISO9141KL.pdfciao potrebbe andare bene l'elm327? se si devo usare F1 v2 o f1
SPECIALTUNING Inviato 16 Giugno 2016 Inviato 16 Giugno 2016 Il 3/9/2010 at 20:34 , Mauro ha scritto: Vorrei aggiungere che il programma lo si può usare anche con una normale interfaccia K-L come quelle per la diagnosi e si fa tutto dal pettine senza saldare. Si collega la L al pin 10 del pettine, la K al pin 15, la massa al pin 34 e si prepara il pin 35 e 26 al + di un alimentatore da 12 V ma senza ancora alimentare. A questo punto si fa partire il programma ma senza ancora fare connetti. Ora magari con l'aiuto di un'altra persona si prende un puntale collegato a massa dell'alimentatore e si toccano insieme i pin 2 e 3 del micro (come da istruzioni allegate al programma). ora si può dare alimentazione ed entro qualche secondo dare connetti, poi si va avanti come da istruzioni sul programma. Se non funziona chiudere il programma, spegnere l'alimentatore e riprovare. Per intenderci l'interfaccia da usare è tipo questa: http://netcologne.dl.sourceforge.net/pr ... ISO_KL.png col jumper nella posizione verde. io ho usato una interfaccia minimale con solo due transistor, un diodo e una manciata di resistenze ed ha funzionato lo stesso. ciao si potrebbe utilizzare la kkl usb vag?
OMBRA Inviato 16 Giugno 2016 Inviato 16 Giugno 2016 27 minutes ago, SPECIALTUNING said: ciao si potrebbe utilizzare la kkl usb vag? meglio farla da micro
SPECIALTUNING Inviato 16 Giugno 2016 Inviato 16 Giugno 2016 1 minuto fa, alessio1993 ha scritto: meglio farla da micro niente oggi ne ho fatta una con lo swap.. volevo provare a mettere tutto all'interno del connettore 16f ho notato che il pcb dell'interfaccia kkl usb ci starebbe.. per quello chiedevo se la cosa era fattibile...proverò vi farò sapere
fabius8585 Inviato 14 Aprile 2017 Inviato 14 Aprile 2017 scusate se rispolvero questo vecchio post,siccome il mio upa da qualche mesetto ha smesso di funzionare avrei bisogno dell'aiuto di qualcuno di voi per scodificare due Iaw 16f, vorrei costruire l'interfaccia,ho già comprato i componenti ,4 condensatori elettrolitici 1 uf 16volt - 1 condensatore elettrolitico da 47uf 16volt, 1 presa seriale a saldare, 1 resistenza da 1 kohm e un led. Ho difficoltà solo a reperire l'integrato max 232. Aiutandomi con qualche pcb posso aiutare volentieri ad assemblarla per chi ne avesse bisogno.

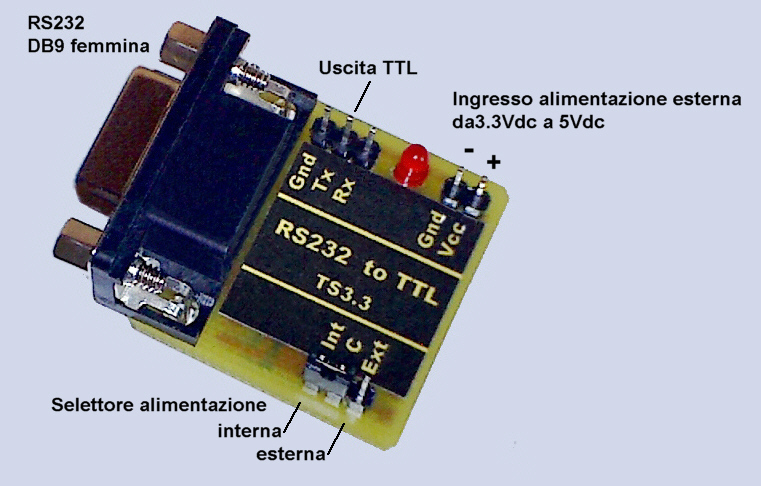

fabius8585 Inviato 14 Aprile 2017 Inviato 14 Aprile 2017 ho trovato un interfaccia rs232 tra le varie cose,potete dirmi se posso utilizzarla e come collegarla alla ecu?
FTDI Inviato 21 Ottobre 2019 Inviato 21 Ottobre 2019 Il 7/2/2015 at 17:31 , PaoloT ha scritto: A mezza discussione fatto con lo schema sopra e la seriale vera e propri e stato testato ha funzonato, poi mil cavo blu economico va bene lo stesso per molte cose multiecuscan, iawscan2, ducatidiag,vagcom,guzzidiag ,vagcom e altri programmi che lo usano io il l ho. ragazzi rispolvero un po il post, ma alla fine l'hai fatto con iso9141kl direttamente dal pettine centralina e poi mettendo in boot mode il micro? funziona? ovviamente con porta com (rs232)?
FTDI Inviato 22 Ottobre 2019 Inviato 22 Ottobre 2019 22 ore fa, PaoloT ha scritto: No non ho provato perché bon conviene. Si fa se devi con UPA leggi il micro . so che non conviene perchè ormai sono macchine storiche, era semplicemente sfizio di costruirmi un interfaccia che con un solo puntalino metti in bootmode e scodifichi queste storiche centraline senza troppi sbattoni di dover ogni volta pulire dal silicone i pin del micro... comunque ho visto in rete che ci sono delle interfaccie vecchie con la porta com che lavorano (o forse mi sbaglio) con questo software qualcuno potrebbe postare qualche foto di queste interfaccie aperte o meglio uno screen del software?

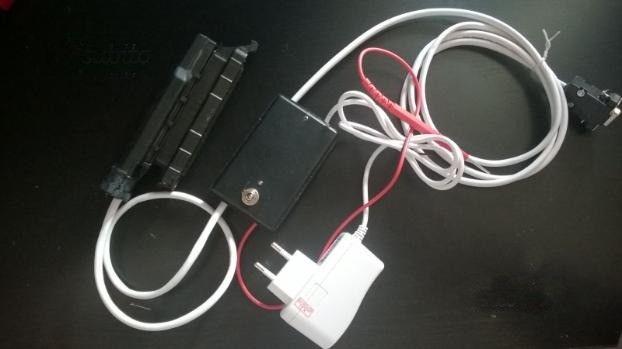

FTDI Inviato 22 Ottobre 2019 Inviato 22 Ottobre 2019 intedevo una di queste o simili aperta da vedere i componenti dentro e se lavora con lo stesso software F1v2
FTDI Inviato 22 Ottobre 2019 Inviato 22 Ottobre 2019 Il 3/9/2010 at 20:34 , Mauro ha scritto: Vorrei aggiungere che il programma lo si può usare anche con una normale interfaccia K-L come quelle per la diagnosi e si fa tutto dal pettine senza saldare. Si collega la L al pin 10 del pettine, la K al pin 15, la massa al pin 34 e si prepara il pin 35 e 26 al + di un alimentatore da 12 V ma senza ancora alimentare. A questo punto si fa partire il programma ma senza ancora fare connetti. Ora magari con l'aiuto di un'altra persona si prende un puntale collegato a massa dell'alimentatore e si toccano insieme i pin 2 e 3 del micro (come da istruzioni allegate al programma). ora si può dare alimentazione ed entro qualche secondo dare connetti, poi si va avanti come da istruzioni sul programma. Se non funziona chiudere il programma, spegnere l'alimentatore e riprovare. Per intenderci l'interfaccia da usare è tipo questa: http://netcologne.dl.sourceforge.net/pr ... ISO_KL.png col jumper nella posizione verde. io ho usato una interfaccia minimale con solo due transistor, un diodo e una manciata di resistenze ed ha funzionato lo stesso. non so che tipo di interfaccia abbia usato ma da quello che ho capito una iso9141kl ma a me non funziona... buh....
FTDI Inviato 23 Ottobre 2019 Inviato 23 Ottobre 2019 beh comunque in conclusione io l'ho fatto con l'interfaccia postata all'inizio della discussione e funziona tutto perfettamente cioè con il max232 e porta seriale com nativa su pc, nel mio caso su pc fisso con win7 funziona tutto perfettamente (l'unica cosa pulite bene i contatti del micro mc68hc11f1 saldate i fili date alimentazione e il gioco è fatto). forse questa discussione si potrebbe chiudere saluti
SCINTILLA14 Inviato 7 Aprile 2020 Inviato 7 Aprile 2020 ciao ragazzi scusate se riapro la discussione ma ho un problema con un interfaccia autocostruita praticemente l ho attaccata a un vecchio portatile con porta seriale e mi da periferica sconosciuta e nn me la fa funzionare, qualcuno ha i driver o sa come posso farla funzionare!!grazie
